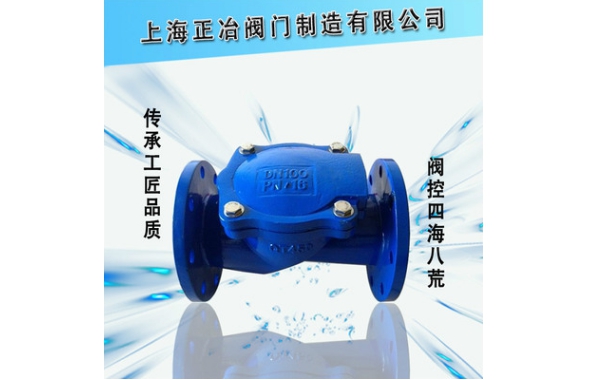

HC44X橡膠瓣止回閥
 |
 |
 |
HC44X橡膠瓣止回閥由閥體、閥蓋、閥瓣和彈簧等組成，主要用于給排水系統、石油、化工等工業部門的管道出口處，防止介質逆流。由于本產品的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。
主要技術參數
公稱壓力(Mpa) | 1.0 | 1.6 |
殼體試驗壓力(Mpa) | 1.5 | 2.4 |
密封試驗壓力(Mpa) | 1.1 | 1.76 |
適用溫度℃ | <80< p=""> | |
適用介質 | 清水、油品 | |
主要零件材料
閥體、閥蓋 | 灰鑄鐵、碳鋼 |
閥瓣 | 橡膠組合件 |
彈簧 | 不銹鋼 |
主要外形尺寸
公稱通徑(DN) | L | H |
40 | 165 | 180 |
50 | 200 | 190 |
65 | 215 | 210 |
80 | 240 | 230 |
100 | 290 | 250 |
125 | 330 | 280 |
150 | 355 | 315 |
200 | 500 | 370 |
250 | 620 | 430 |
300 | 700 | 475 |
350 | 785 | 550 |
400 | 915 | 600 |
